CJ6B型電動機操動機構
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1006
產品編號
所屬分類
其他設備
數量
-
+
庫存:
1
產品描述
概述及特點
CJ6B型電動機操動機構是我公司即CJ6電動機操動機構又一系列隔離開關電動機操動機構。本產品具有結構簡單、功能可靠、體積小、重量輕、噪音低等優點。
本產品符合GB1985-2014《交流高壓隔離開關和接地開關》。產品可10年免維護。
技術數據

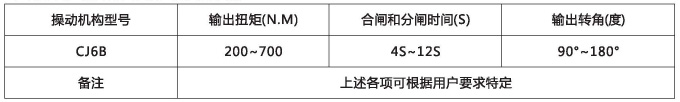

1.適用于高壓隔離開關及接地開關的參數

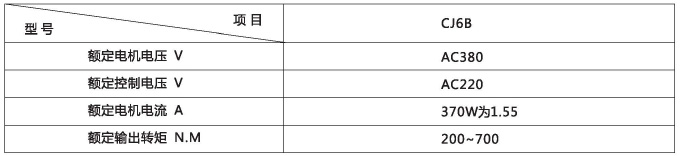

2.電動機操動機構的額定參數
操動結構特點
實用性強
機構接通電源后便能在‘就地’或‘遠方’方便操作，一臺電機通過兩級蝸輪減速器輸出轉矩，就可驅動隔離開關或接地開關準確、可靠地實現合閘、分閘動作。
利用行程(微動)開關控制操動機構輸出轉角或它運行的最終位置。利用蝸桿、蝸輪傳動保證需要的輸出轉矩和速度，本機構操作平穩、沖擊力小、噪音低、并具有可靠的自鎖性。
本機構可分別實現電動和手動操作，電動和手動可以互鎖。
箱體為不銹鋼鉚接結構。其外形美觀、結構合理，具有可靠的防水、防塵、防腐及防銹蝕性。對各種地堿均能適應，與傳統的焊接和螺栓連接結構相比，更為輕巧和美觀。
維護、檢查簡單
本操動機構結構簡單，維護簡單方便易行，零部件具有互換性；
機構內的軸承及兩級蝸輪減速器都是密封式結構，采用油脂潤滑，可不加油，免維護；
打開正門或側門，可方便實施維護和檢查。
電動操作部分
這部分由一臺交流電動機、兩級蝸輪減速器和電器控制元件組成。電動機的動力通過第一級蝸輪減速器、第二級蝸輪減速器，由輸出軸傳遞給隔離開關或接地開關，實現分閘或合閘動作。輸出的兩個旋轉角度靠兩個行程開關控制電動機實現。動作誤差時間正負1秒。
手動操作部分
手動操作時，把正面箱門打開，逆時針轉動與電氣旋鈕開關固定在一起的閉鎖板直至露出手柄插入孔，把手柄插入，通過手搖可操動機構分、合閘。當松開閉鎖板及旋鈕開關自動復位，手柄插入孔便被擋住，手動操作無法進行，從而實現了手動操作和電動操作的電氣互鎖。
使用環境
◆ 海拔高度：一般≤2000m；特殊情況≤3000m
◆ 環境溫度：上限+40℃下限-40℃
◆ 相對濕度：95%RH
◆ 地震烈度：能滿足8度的要求
◆ 覆冰厚度：不大于10mm
◆ 3.6防護等級：Ip54
◆ 不適用于有易燃物質、爆炸危險、化學腐蝕及劇烈震動場所
