GN22系列戶內高壓隔離開關
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1005
產品編號
所屬分類
產品中心
數量
-
+
庫存:
1
產品描述
產品概述
GN22-10/2000-4000.GN22-10C/2000-4000P內高壓隔離開關，系供戶內安裝一般用途隔離開關，供高壓設備在有電壓而無負載的情況下接通、切斷和轉換線路之用。

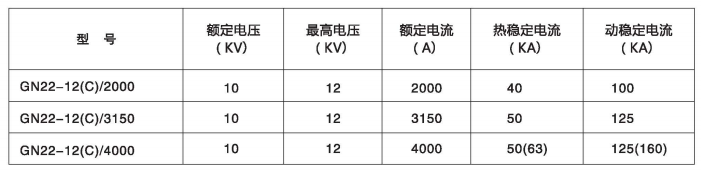

技術數據
工作原理

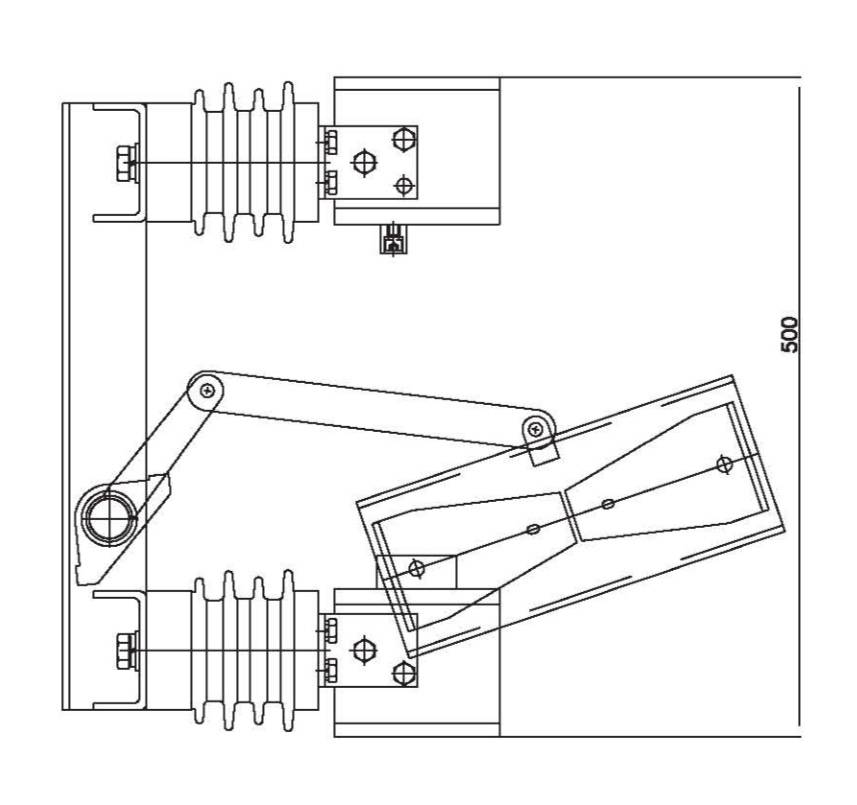

結構及外形:

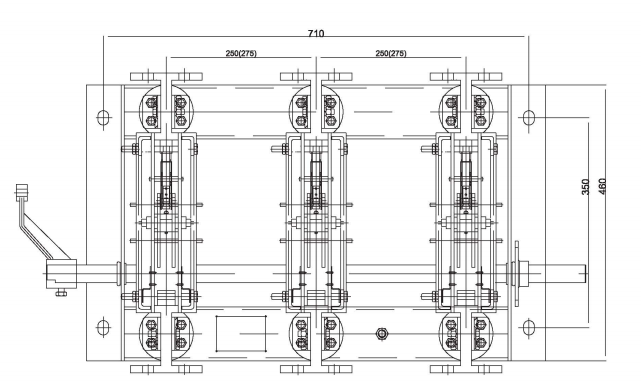

本產品為三極閘刀式開關，每極的導電元件由SMC絕緣子支撐于底架上，觸頭結構設計便于母線的布置與連接。相間距離為250(275)mm,便于與油開關在配電柜中聯合布置;操作運動系列為一常規四桿機構，其主軸轉動角度約90°;接觸壓力式特殊設計的傳力機構，通過由磁鎖板組成的杠桿系統放大后產生;觸刀有鋼板彎折成槽狀的形式，也有裝配形式，這兩種形式都可提高機械-電器性能。
工作原理(請務必注意操作鎖緊)
本產品與傳統結構產品不同之處在于:解決了接觸壓力與操作力矩之間的矛盾，采用了合閘-鎖緊兩步動作原理，即主軸傳動的前約80°角位移為合閘角。用于傳動觸刀，使之從開斷極限位置運動到合閘極限位置;主軸傳動的后10°角位移為接觸角。用于鎖緊機構動作，通過滑塊帶動連桿運動。從而使兩側頂桿推出，磁鎖板起杠桿作用，將頂桿的推力放大約5.5倍后壓緊在觸刀上，形成接觸壓力。
兩步動作的轉換，由擋塊-搖桿-頂銷-限動銷構成的定位-限動機構，保證觸刀在合閘到位后在轉入鎖緊運動，
使開關準確靈活地推出第一步動作(合閘)轉入第二步動作(形成接觸壓力)，完成整個合閘操作。
分閘操作，其動作過程與上述合閘過程相反。
使用環境
◆海拔高度1000米
◆環境溫度25°C~+40°C
◆戶內相對濕度不超過90%(+25*C)
◆無嚴重腐蝕性氣體或鹽霧、灰塵及其他爆炸性、腐蝕性物質。
◆無頻繁劇烈的震動。
